> Test Bench > Dynamo

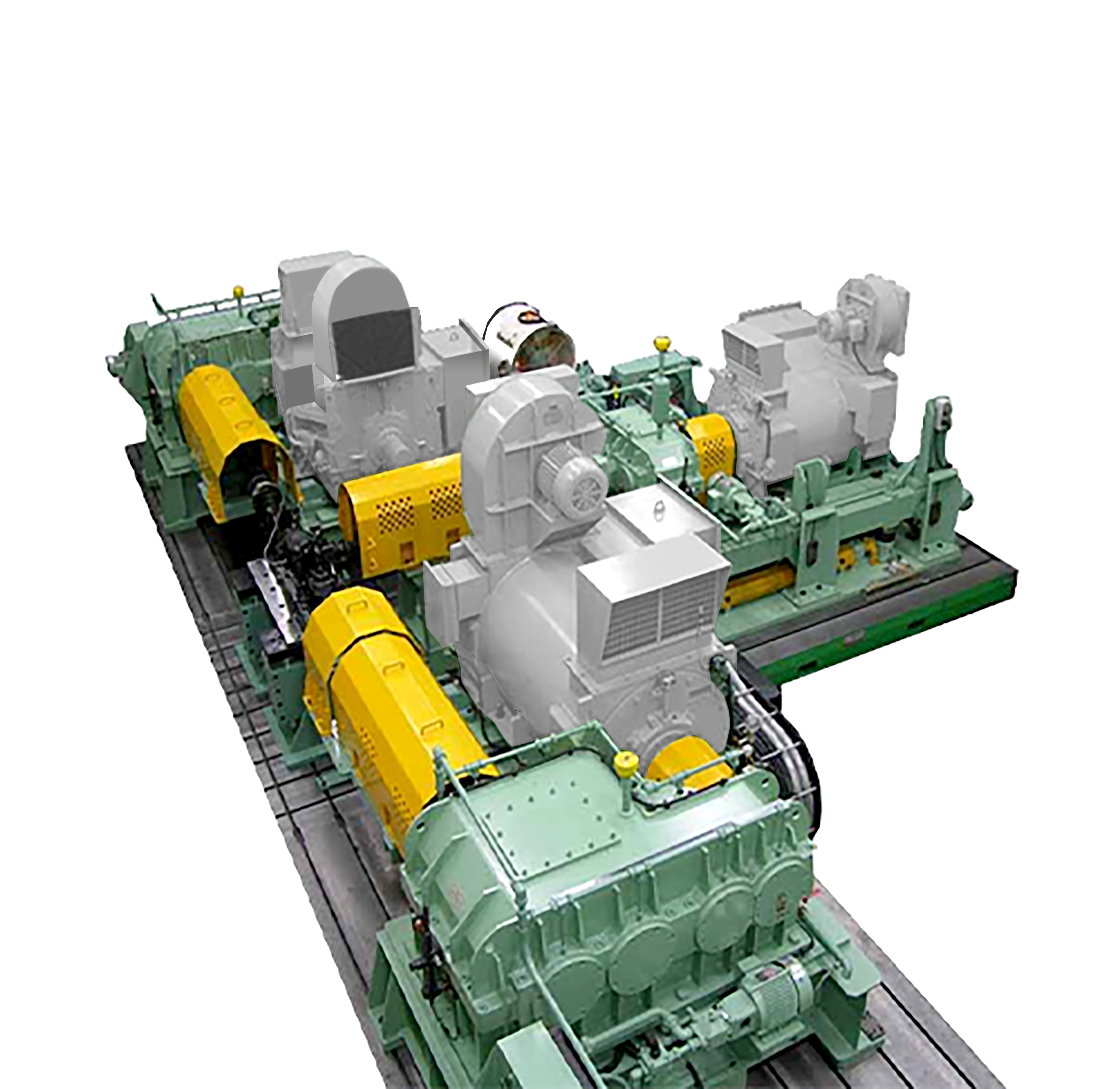

T/M & Axle Deflection

Dynamo

Gear 소음의 주 요인인 Deflection량 및 부하에 따른 기어패턴 변화를

측정 및 분석하여 저소음 차량 개발 및 승용 Axle의 기어강도 내구 및

기어 차동 내구시험을 시행.

시험 가능 항목    (Basic)
01   T/M & Axle의 운전 Torque에 따른 Deflection 및 기어패턴 변화측정 및 분석
02   T/M & Axle의 운전 Torque에 따른 전달에너지 에러 측정 및 분석
03   Axle의 가감속 및 정속 운전시 기어 및 베어링 내구 및 신뢰성 시험
04   Axle 고속운전 및 신뢰성 시험
05   Axle Oil 윤활, 유온 시험
06   Axle 차종 내구 및 신뢰성 시험
07   Axle 효율 시험 외
사용 용량    (사용자 요청에 따라 변동 가능)

T/M

01   저용량 Torque: 0~20 to 200 kgf·m / RPM: 5 ~ 10 rpm

02   고용량 Torque: 0 ~ 40 to 1500 kgf·m / RPM: 0 ~ 15 rpm

Axle

01    저용량 Torque: 0~150 to 400 to 1,400 kgf·m / RPM: 5 ~ 10 rpm

02    고용량 Torque: 0 ~ 340 to 700 to 1,900 kgf·m / RPM: 1 ~ 2 rpm

구동 다이나모 모터 사양표

01   Max torque [kgf·m] : 210

02   Max torque rpm : 1,500

03   Power [KW] : 323

04   Overload [kgf·m] : 273

05   Overpower [KW] : 420

06   Max power rpm : 9,000

07   Max rpm : 9,000

종동(흡수) 모터 사양표

01   Max torque [kgf·m] : 390

02   Max torque rpm : 500

03   Power [KW] : 200

04   Overload [kgf·m] : 507

05   Overpower [KW] : 260

06   Max power rpm : 3,000

07   Max rpm : 3,000
