Telemetry

시스템 엔지니어링 코리아의 텔레메트리를 통해 다양한 관측을 수행하고 데이터를 취득 할 수 있습니다.

무선(텔레메트리)시스템

일반 센서와 계측기 사이에 유선 연결이 불가한 상태(회전체, 움직이는 대상 및 유선 전송이 어려운 환경)에서 무선으로 계측 신호를 전송하는 시스템입니다.

무선 원격 측정을 하기 위해서는 관측지에
시스템 엔지니어링 Telemetry 및 센서를 설치.
측정 데이터를 전송하는 송신기 둠.
수신측에는
측정 데이터를 수신하는 Receiver를 설치.
캘리브레이션 값 등 시스템 설정 진행.
Telemetry component

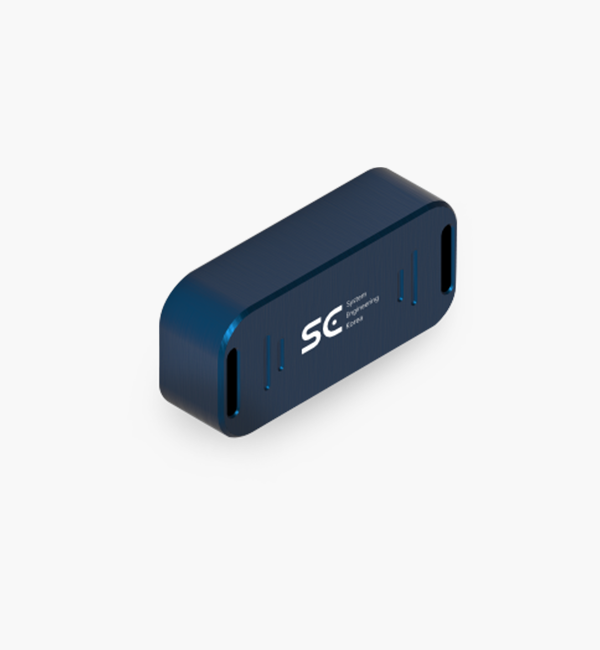

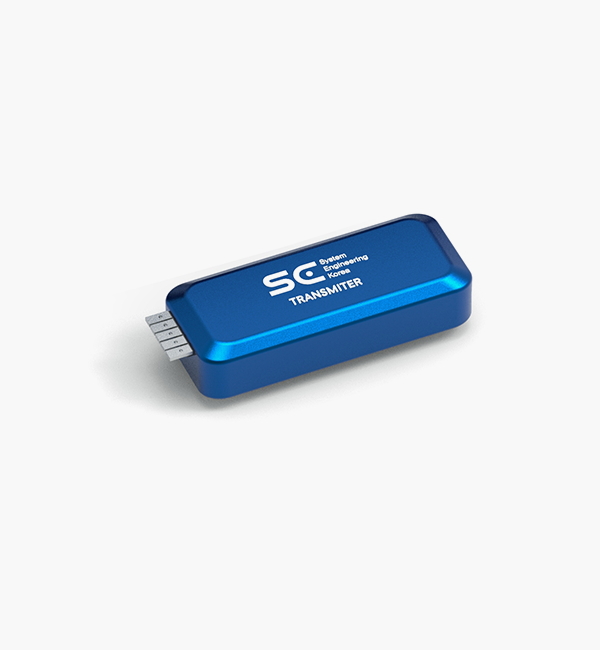

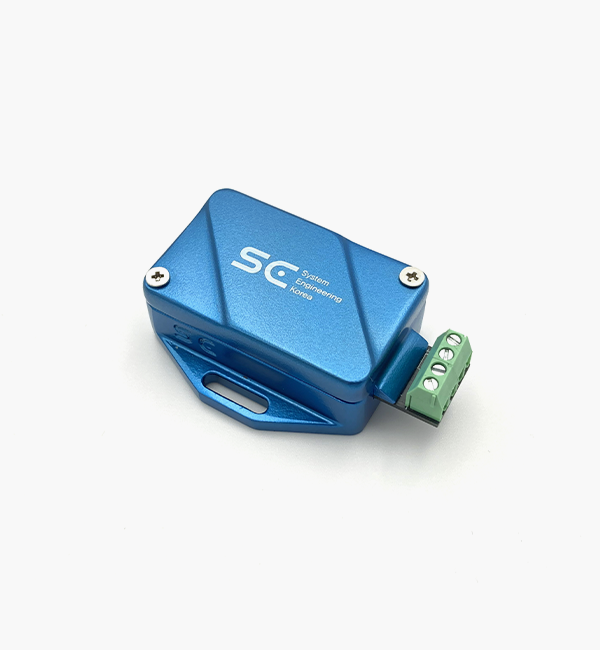

Transmitter
계측 센서와 유선으로 연결되며
측정 대상에 설치됩니다. 연결 가능한
센서 타입으로는 Strain, Current,
Voltage, Temperature 등이 있습니다.

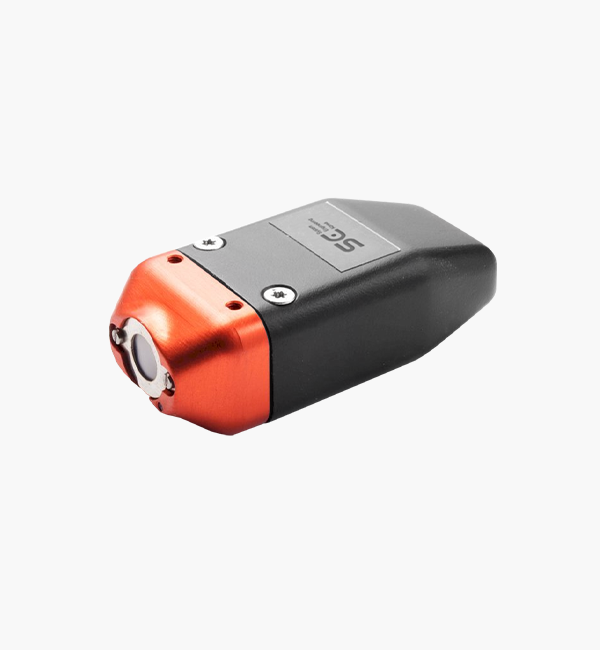

Antenna
트랜스미터의 무선 신호를
리시버로 안정적으로
전송하기 위해 설치합니다.
(옵션사항)

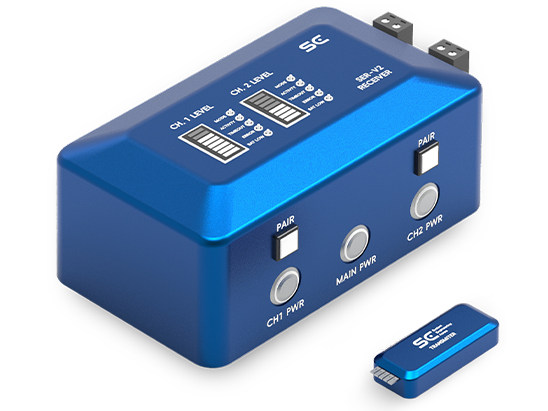

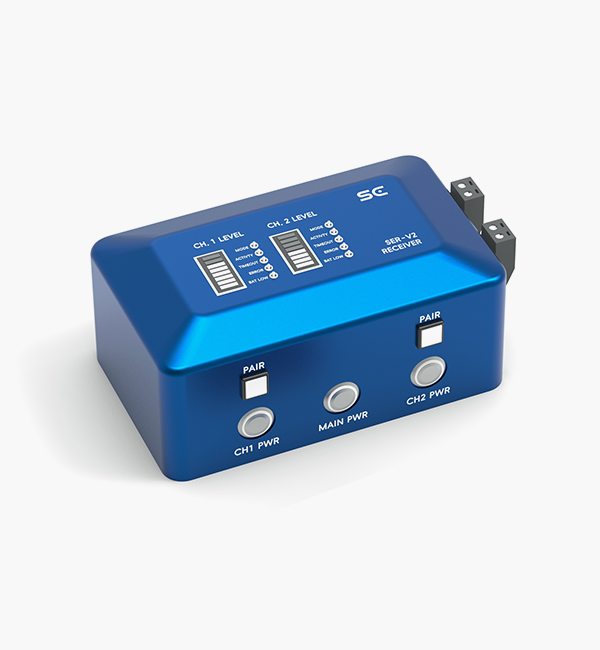

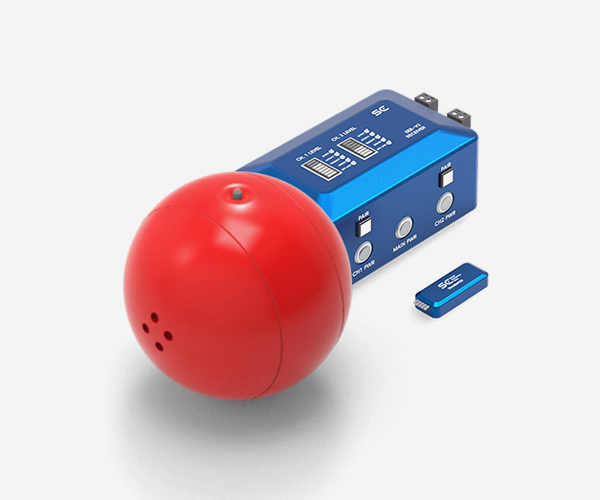

Receiver
트랜스미터로부터 받은 무선 신호를
아날로그 신호 (Voltage or Current)로
출력을 내보냅니다. 일반적으로
계측 시스템 근처에 설치합니다.
Setting system
트랜스미터에 연결된 센서의 설정 및
리시버 출력의 캘리브레이션 값
등의 설정을 진행합니다
Features

 연결 가능 입력 타입 : Strain, Current, Voltage, Temperature

 무선 범위 : 500m max.

 사용 배터리 : AA 건전지 2개

 사용 온도조건 : -20~55℃

 방수방진 등급 : IP67

 Update rate : 2,000 S/s x

 Resolution : 18bit

 리시버 출력신호: 0-10V, 0-5V, 4-20mA, 0-20mA, ±10V, ±5V

 리시버 Update rate : 2,000 S/s

 배터리 수명 : 1년 / 무선 On/Off 기능 지원

Application

Hover over the images to find out more.

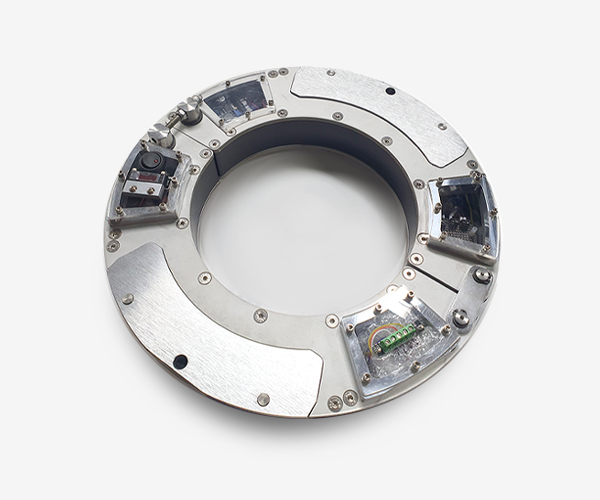

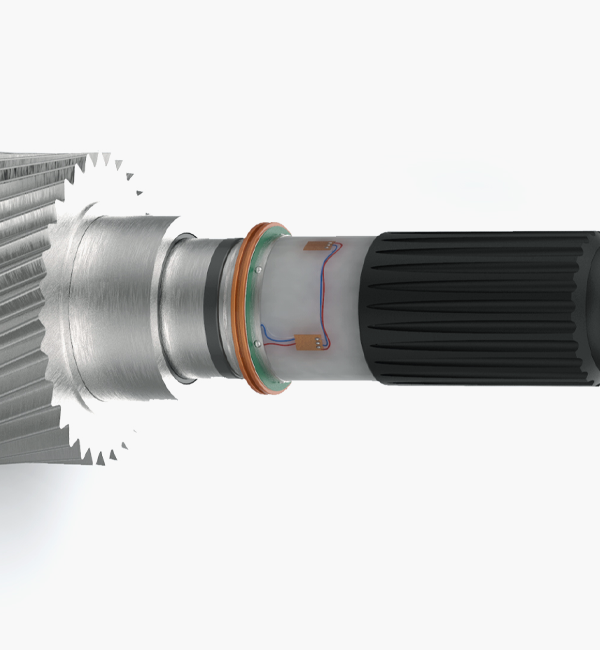

초대형 Shaft(토크, 마력) 측정
초대형 Shaft(토크, 마력) 측정

초대형
Shaft(토크, 마력) 측정

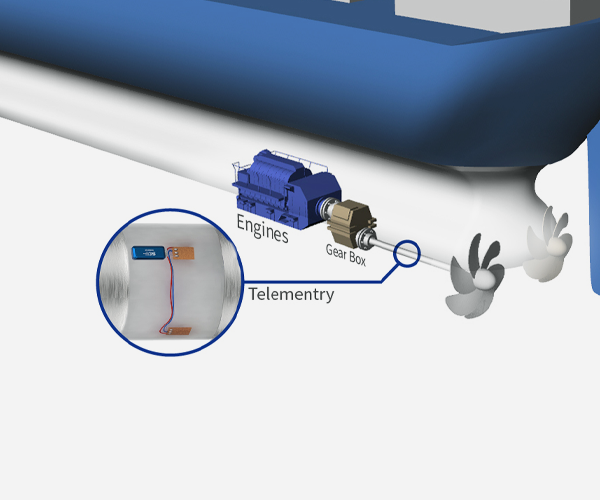

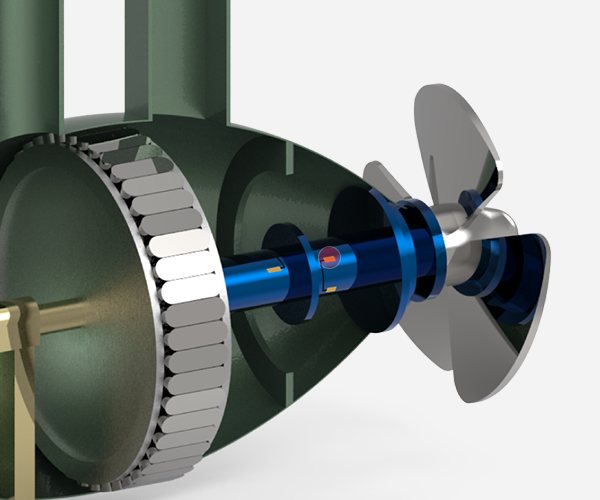

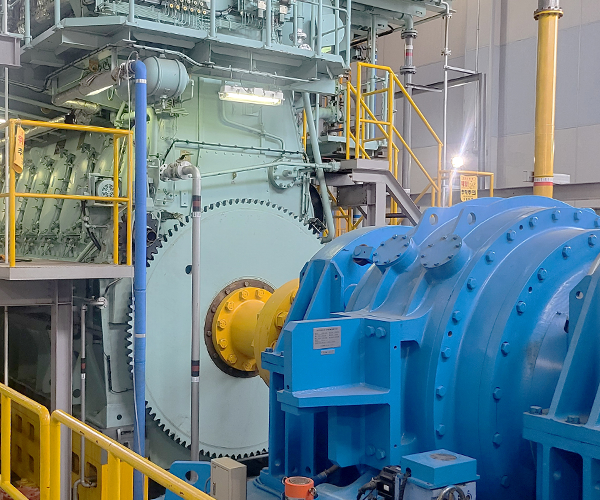

대형 선박 마력 측정

대형 선박 마력 측정

대형 선박 마력 측정

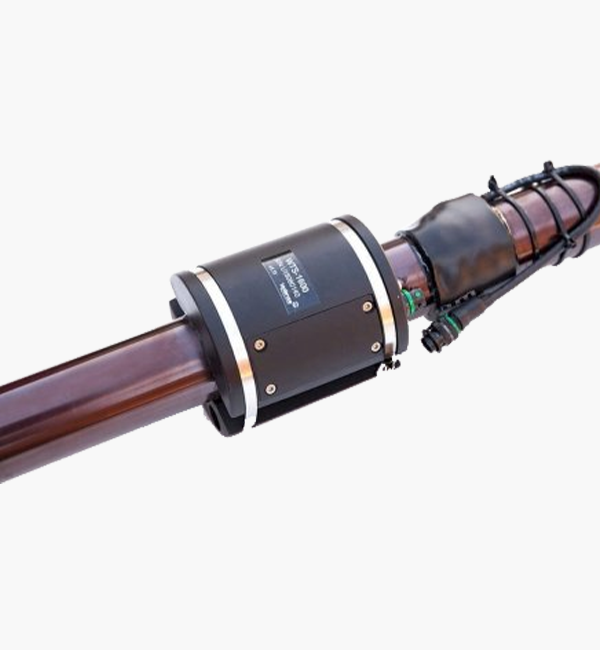

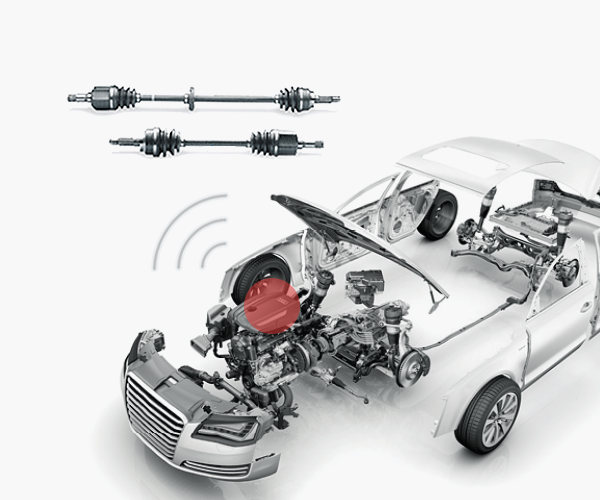

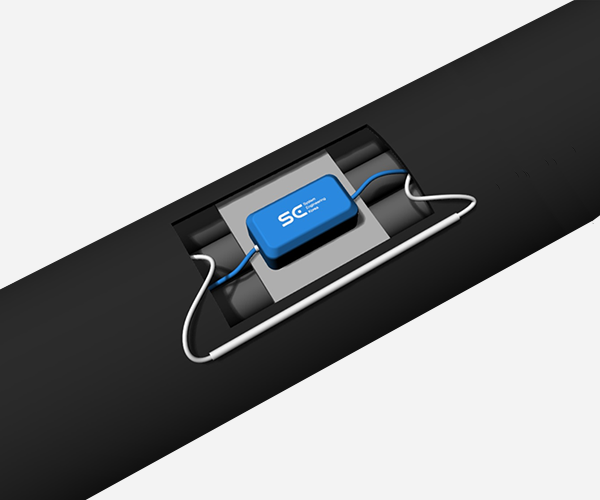

드라이브, 프로펠러 샤프트 토크 측정
드라이브, 프로펠러 샤프트 토크 측정

드라이브,
프로펠러 샤프트 토크 측정

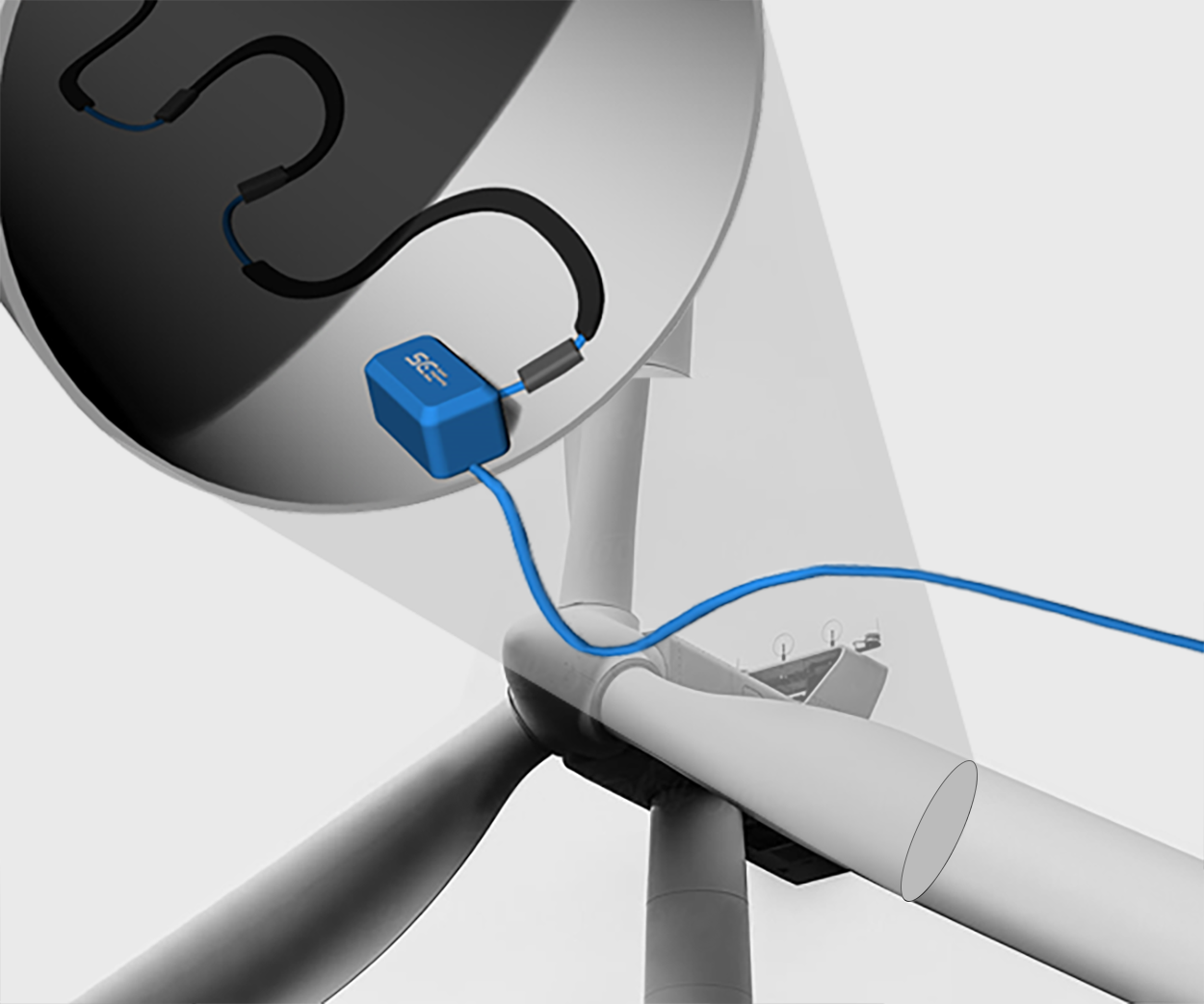

풍력 발전기 성능 평가용 토크 측정
풍력 발전기 성능 평가용 토크 측정

풍력 발전기
성능 평가용 토크 측정

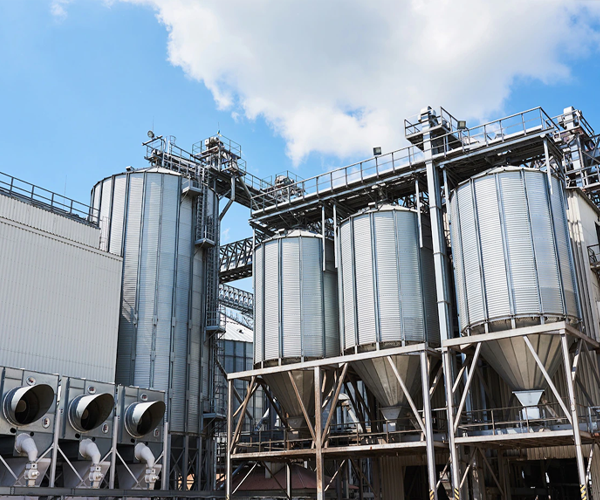

사일로 중량 무선 측정 시스템
사일로 중량 무선 측정 시스템

사일로 중량
무선 측정 시스템

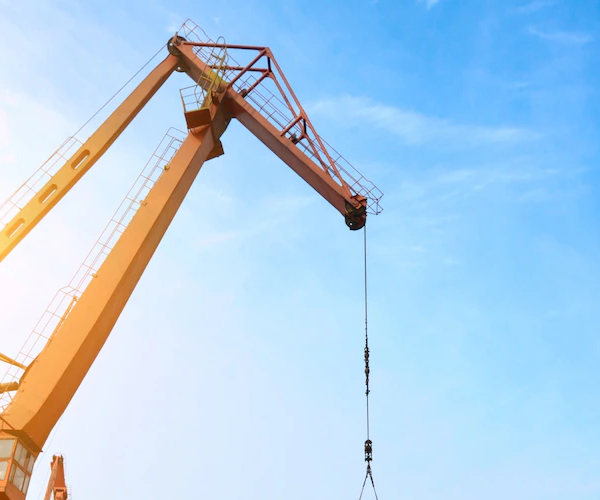

크레인 중량 무선 측정 시스템
크레인 중량 무선 측정 시스템

크레인
중량 무선 측정 시스템

교각의 무선 모니터링 시스템
교각의 무선 모니터링 시스템

교각의 무선
모니터링 시스템

무한궤도 응력 측정 시스템
무한궤도 응력 측정 시스템

무한궤도 응력
측정 시스템
